RHZYN240/120
正压式消防氧气呼吸器
使用说明书
第1章 概述
正压式消防氧气呼吸器是以高压氧气瓶充填压缩氧气为气源，不依赖外界环境气体，使用氧气瓶内的氧气呼吸，用呼吸舱（或气囊）作储气装置，面罩内的气压大于外界大气压的闭路循环式呼吸器。
1.1用途
正压式消防氧气呼吸器适用于消防员和抢险救护人员在有毒、缺氧、烟雾、悬浮于空气中的有害污染物等恶劣环境中，抢险救灾或从事灾情处理工作时提供呼吸保护。
1.2执行标准
正压式消防氧气呼吸器应严格按照XF 632-2006《正压式消防氧气呼吸器》标准进行管理和使用。碳纤维复合气瓶应符合GB 28053-2011《呼吸器用复合气瓶》标准。高压氧气瓶要用专用氧气充填泵充填医用氧气，氧气应符合GB 8982-2009《医用及航空呼吸用氧》标准的规定。清净罐中装填的氢氧化钙，其二氧化碳吸收率应符合MT 454-2008《隔绝式氧气呼吸器和自救器用氢氧化钙技术条件》要求。
第2章 技术特性

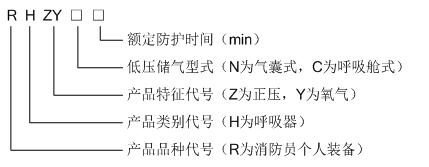

2.1产品型号
2.2特点
●面罩经永久防雾和硬化处理，无需后期涂防雾液，防雾和硬化性能没有期限；
●面罩密封胶体为食品级硅胶材质，柔软舒适，气密性好；
●储气囊为大容量设计，容量为7.5L以上，储气缓冲空间充足，气囊变形阻力小，提升佩戴者的呼吸舒适度；
●超压排气功能为超前排气结构，清净罐处理前的废气被提前排出，节省气源，延长有效使用时间；
●冷却器盒盖朝向身体侧，无需揭开呼吸器上盖便可更换冷却冰块；
●呼吸软管加粗，间接增加气囊容积，进一步提高呼吸舒适度；
●面罩与供气阀的连接采用插口式，装卸快捷简便；
●优化的定量阀结构，定量供氧更加稳定；
●面罩上设有传声膜片，明显提升佩戴者的通话质量，改善现场通讯效果。
2.3主要技术参数
表2.1 正压式消防氧气呼吸器的主要技术参数
型号 | RHZYN240 | RHZYN120 | |
使用条件 | 大气压力(kPa) | 70～125 | |
相对湿度(%) | 0～100 | ||
温度(℃) | -10～40 | ||
整机 | 呼气阻力(Pa) | ≤600 | |
吸气阻力(Pa) | 0～600 | ||
定量供氧量(L/min) | ≥1.4 | ||
自动补给供氧量(L/min) | ≥80 | ||
手动补给供氧量(L/min) | ≥80 | ||
自动补给阀(需求阀) 开启压力(Pa) | 10～245 | ||
排气阀开启压力(Pa) | 400～700 | ||
吸气中二氧化碳浓度(%) | ≤1 | ||
吸气中氧气浓度(%) | ≥21 | ||
报警器声响(dB(A)) | ≥70 | ||
报警时间(s) | 30～60 | ||
额定防护时间 | 中等劳动强度(min) | 240 | 120 |
重度劳动强度(min) | 60 | 30 | |
储气瓶 | 工作压力(MPa) | 20 | |
公称容积(L) | 2.4 | 1.6 | |
氧气储量(L) | 480 | 320 | |
填装氢氧化钙量(kg) | 2.1 | 1.4 | |
外形尺寸(mm) | 580×387×222 | 526×360×222 | |
整机重量*(kg) | 10 | 8.9 | |
* 整机重量不含氢氧化钙和压缩氧气
第3章 结构与部件
3.1产品结构
氧气呼吸器的结构请见图3.1。
3.2基本部件
3.2.1储气瓶和瓶阀
储气瓶是储存人体呼吸用压缩氧气的高压容器。气瓶符合国家质量技术监督局国发［2000］250号《气瓶安全监察规程》规定。气瓶为铝合金内胆碳纤维缠绕气瓶，外层涂环氧树脂。气瓶瓶阀的开启方向为逆时针，反之为关闭。手轮采用磨砂防滑设计，使用氧气呼吸器时，为保证供气充足，请把瓶阀开启到最大位置。气瓶阀上装有过压保护安全膜片，其爆破压力应为25MPa，额定储气压力为20MPa，当氧气瓶内压力升至25MPa以上时，保护膜片自动卸压。
3.2.2 减压器
减压器的主要作用是将氧气瓶内的高压氧气降压为0.55～0.75MPa的稳定中压氧气，并通过需求阀和定量接口分别输送到气囊和冷却器，提供自动供氧、定量供氧和手动供氧功能。
注意：出厂时减压器已经调试好，没有经过培训的人员不能擅自拆卸。

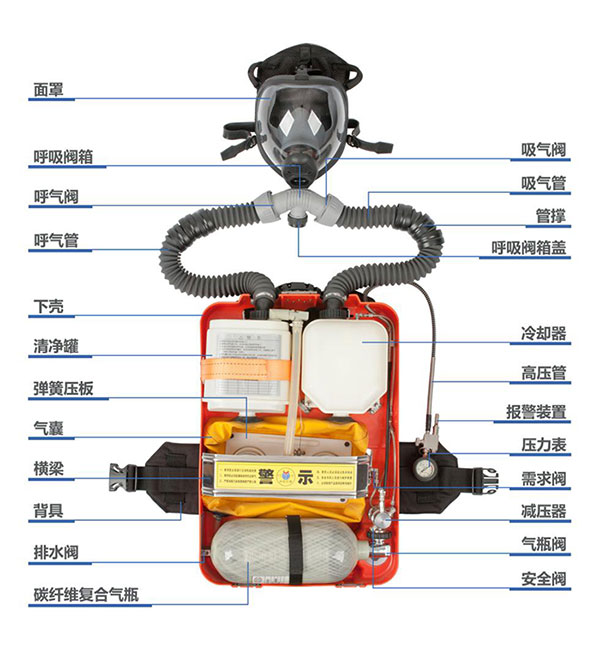

图3.1 正压式消防氧气呼吸器结构图
3.2.3 气囊
气囊由无毒无异味的橡胶材料制成。它是随佩戴者耗气情况而起伏伸缩变化的缓冲容气装置，用来贮存来自减压器输出的氧气和清净罐净化过后的气体。此外，气囊内壁还有吸附二氧化碳吸收剂、悬浮颗粒和收集冷凝水的作用。
